污水廠增容10KV配電工程

技術文件

聯系人：劉磊17733798686    截止日期：2017年12月25日

1、技術需求

1.1項目概況
污水廠現有兩臺箱變,容量分別為1600KVA和800KVA。用電電源現為一路10KV單線供電 ，本次改造后實現變壓器總?cè)萘窟_(dá)到6600KVA。分別新增1600KVA二臺，1000KVA一臺。改造后污水廠供電電源分為三路，第一路由污水廠圍墻東側（約200m)中四線接入（為新增線路）帶新增變壓器1000KVA一臺和1600KVA一臺。第二路由污水廠圍墻東側（約200m)鹽東線接入（需改造線路）帶新增變壓器1600KVA一臺。第三路為新增線路，引自35Kv鹽場變電站，此式程已獲批當?shù)毓╇娋钟秒姺桨�，按�?dāng)?shù)匾?guī)劃部門批復路由已做線路勘測設計。
1.2設計范圍
1、設計單位結合污水廠現有變壓器和新增變壓器，根據污水廠全廠用電情況，合理的全面對高低壓變配電進行設計，提供詳細的施工圖紙。2、對10KV中四線、鹽東線兩路供電電源按供電局方案進行設計。3、對新增一路10KV電源從鹽場35KV變電站到污水廠的架空線和地埋線的線進行設計，提供詳細的施工圖紙。并提供設計相關的服務。3本次設計圖紙須保證電力相關部門的審核通過，基建部分符合國家規范。
在上述設計范圍內，主變電站及其相關配套工程設計應完成初步設計、施工圖設計、招標采購、設計現場服務、竣工驗收等全過程設計工作。
1.3.1 初步設計
初步設計包括但不限于以下工作：
1）設計方按技術要求提出初步的工作計劃、圖紙目錄、設計深度要求、組織結構和人員名單向業主備案；
2）針對項目設計的特點建立質量保證體系，確保設計工作有序進行；
3）負責調查和收集相關設計外圍資料（如：對側電源變電站10kV出線間隔資料，10kV線路電纜通道的管線資料）等；
4）參加業主組織的系統和設備調研，并提交調研報告；
5）根據供電系統接入方案的可行性研究報告，完成10kV接入方案設計；
6）設計方負責（與供電局配合）落實10kV電源供電點和電纜路徑走向設計；
7）設計方負責與供電部門協商解決有關電能質量（包括高次諧波檢測及抑制方案、電壓波動及處理措施等）方面的問題；
8）設計方負責與供電部門協商解決電力監控與調度的接口、及傳輸方式等問題；
9）在方案設計的基礎上，完成初步設計；
10）接口設計；
11）初步設計工程概算；
12）設計方負責初步設計評審會相關事宜，承擔相關會務費用。
1.3.2 施工圖設計
施工圖設計包括但不限于以下工作：
1）完成變壓器增容及新增10KV電源施工圖設計，含通信及其它 ；
2）匯總施工圖工程量明細；
3）設計方應提供業主所需要的必要的施工資料；
4）參加設計交底、配合施工及驗交。
1.3.3招標采購技術支持
招標采購技術支持包括但不限于以下工作：
1）參加招標采購工作，負責編寫招標采購技術文件，對招標采購工作提供專業技術支持；
2）參加設備技術談判；
3）參加調試及驗收；
1.3.4竣工圖
設計負責完成竣工圖編制。

2、設計工期要求

2.1總體策劃要求

該項目考慮現有二路10KV供電電源的改造，現有10KV線路待新增10KV線路投運后更換線纜。新增10KV線路與現有線路匯合在一齊時，合理設計進入污水廠線路。

2.2設計進度要求

設計方提交設計成果文件的時間必須滿足業主的工期時間，能夠及時向業主提供圖紙，滿足工程進度的圖紙需要。因非設計方原因而造成設計延誤，則合同雙方另行協商設計成果提交時間，以盡可能滿足工程需要。
設計方按照業主規定的設計工期，組織分解設計計劃，按業主工期完成各項設計任務。

2.3設計中間檢查

為保證設計文件的合理性，在初步設計中間階段應進行方案設計檢查（審查后業主應盡快提出正式的書面審查意見），在施工圖階段將根據需要對某些接口方案進行中間檢查。通過以上中間成果檢查，以保證各階段設計文件的質量和必要的設計周期。

3、設計組織及質量保證體系

為了保證各階段設計工作的順利完成，設計單位應對設計人員做好充分的組織工作，并對整個設計過程實施全面的質量管理，明確各級的職責。

4、設計組織

4.1 人員配置
在投標文件中應將配備的各專業負責人和主要設計人員名單詳細列出。
業主要求設計方項目負責人（至少1人）和主要的專業負責人必要時派駐現場辦公。
4. 2設計單位各級職責和權限
院長、院總工程師/副總工程師
對設計單位所承擔的設計工作負全責。包括人員組織到位，設計質量滿足要求，設計進度滿足計劃和施工要求，以及負責與業主和設計總體組的協調聯絡。
項目負責人
在項目設計全過程中實行項目負責人制度，對產品質量負主要責任：
參加合同評審，提出本項目組完成合同任務的條件；
組織各專業負責人實施設計控制；
對與產品有關的技術文件進行控制；
參加對顧客提供產品的評審；
參加對不合格品的控制活動；
負責對本項目的質量記錄進行控制；
負責對本項目的設計服務進行控制；
負責對本項目的設計工作進行統計分析/總結。
其他崗位
由投標人自行安排。

4.3質量保證體系

• 設計單位的質量體系組織機構圖；
• 設計單位的質量方針；
• 質量目標：要求的質量目標是合格品率100%，是為滿足合同規定必須實現的目標。
• 設計須遵循項目行業內相關的國家、地方設計規程、規范及標準。
• 設計所需相關附件

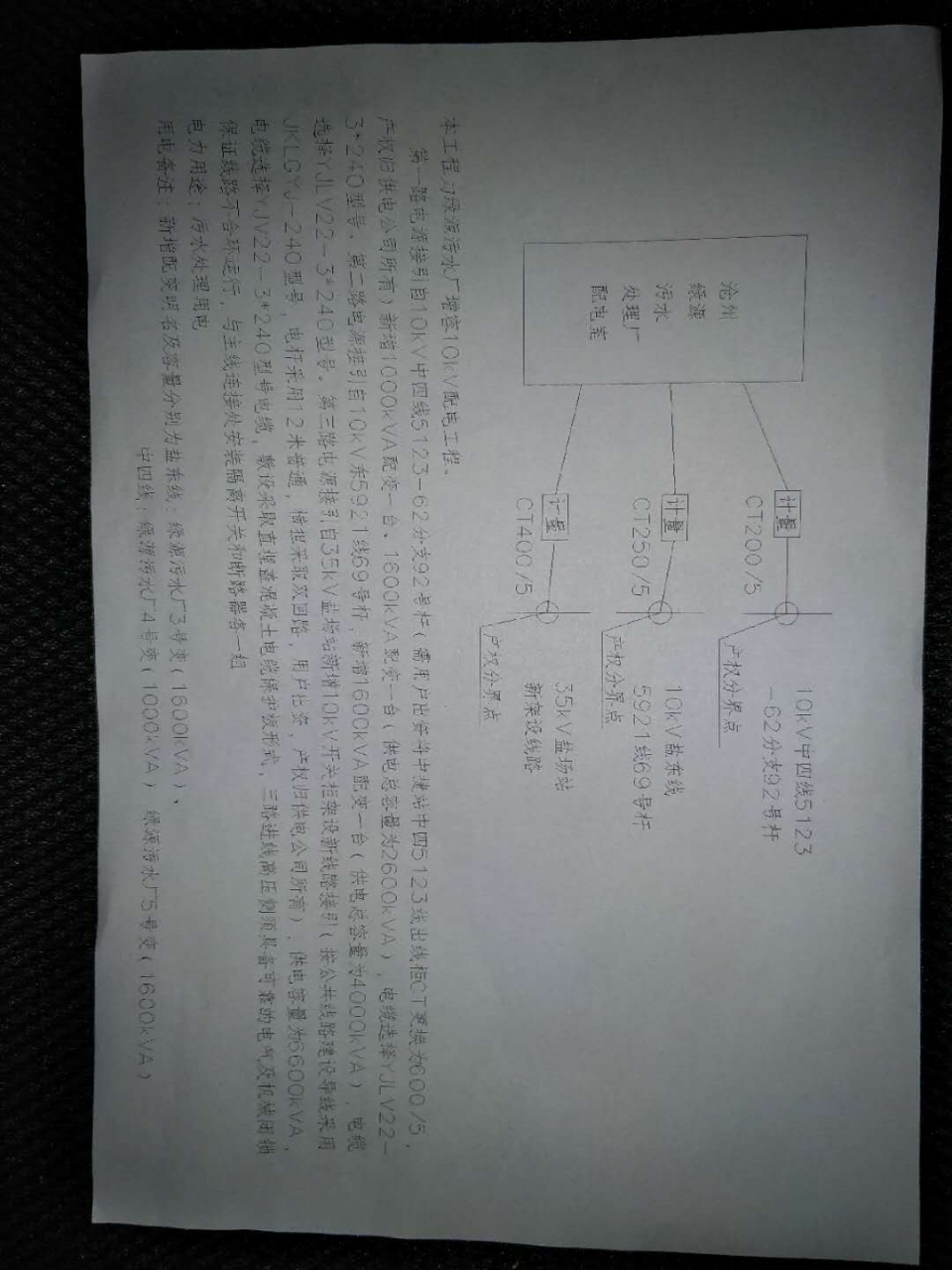

5.1新增10KV線路勘測圖
CAD電子版圖作
5.2供電部門批復的用電方案
